マセラティの水漏れ修理 その1

去年の末に仕事したマセラティの顛末を連載でまいります

意外に大変だったカウル周りは既に記事にしていますので、その続きです。

基本的に今、シリンダヘッドの上にあるもの片っ端から外していきます。
外さなくていい物外さないといけない物、わかりにくいので基本的にはぜんぶ外し。

エアフロー周り、ブローバイ周り、フューエルデリバリー周りなどを外して行きます

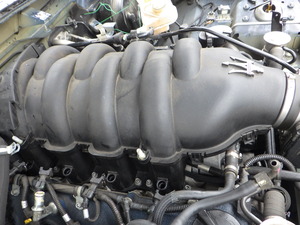

マニホールドを跨ぐようにブローバイチューブとフュエルラインがあります。

左側にはバキュームラインがあります。

ハーネス類を外してフューエルデリバリパイプを外していきます。かなりプラスチック類が風邪をひいていますので、割らないように注意します。
当然ですが、バッテリーからマイナス端子外してからの作業です。

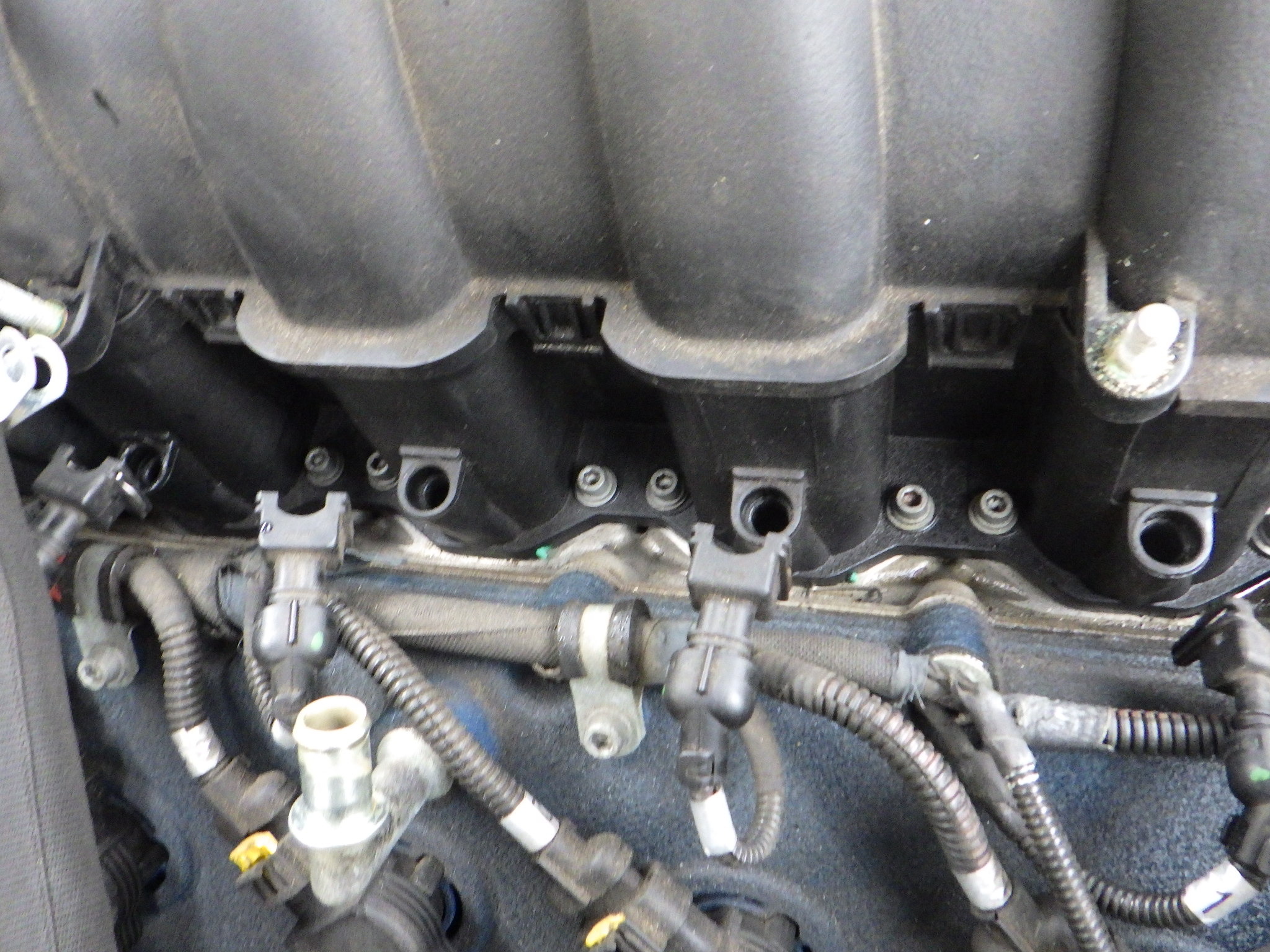

インジェクターのコネクターを外して行きます。

インジェクターが外れました。連になっているので作業性は良いです。

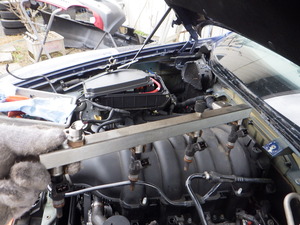

がっちりくっついていますが、根性で車体から引きはがします。

反対側も同じく外します。

どんどん分解を進めます。

EGRのホースなどを外します。いちいちこのカシメのホースバンドが作業の行く手を阻みます。
しかもこのカシメのバンドに後に苦しめられるのです。それは後述

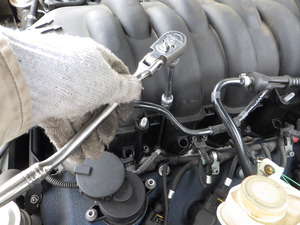

マニホールドのボルトを緩めにかかります。

5ｍｍのヘックスで16本+2本で止まっています。しかも手の入りにくい場所が殆どなので、磁石と一緒に作業する感じです。

最後にブローバイガスのオイルセパレーターを外していよいよフェラーリエンジンのアイコンでもあるマニホールドが外れます

ぱーっくり。フェラーリ製F136エンジンが見えてきました。

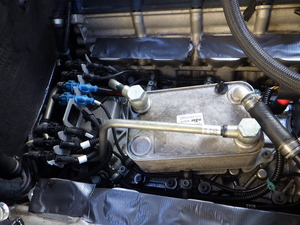

真ん中にあるのはATフルードクーラー

しかし嫌なところにオルタネーターがありますねえ。可能ならこれもリビルド品か何かに交換したいですが、予算が青空天井になってしまうので、これは見送り。ちなみにDENSO製でした

ここにもラバーホースの短いのがありますね。今回の主原因はこのホースから冷却水漏れでした。オイル系統はバンジョーボルトなのですがなーんでここだけラバーホースを使うのでしょうか？　国産車やドイツ車では考えられない構造です

ちなみに画像左端の複数のコネクターの中に真ん中に向きの違うコネクターがあるのに注目してください
これはオイルプレッシャースイッチです。のちに出てきます

さらに奥のホースを交換するために分解を進めます。

例のVバンク同士を繋げるホースをフリーにするには周りの部品をはずしてスペースを作らねばなりません

外したコネクターを間違えないようにテープで番号を振って引き抜いていきます
続きは次回に。
